| Markenbezeichnung: | Lianghe |
| Modellnummer: | KXT |
| MOQ: | 1 Satz |
| Preis: | $15.5-$25 |
| Zahlungsbedingungen: | T/T, D/A, D/P, Western Union, MoneyGram, L/C |
| Versorgungsfähigkeit: | 6000 eingestellt pro Monat |

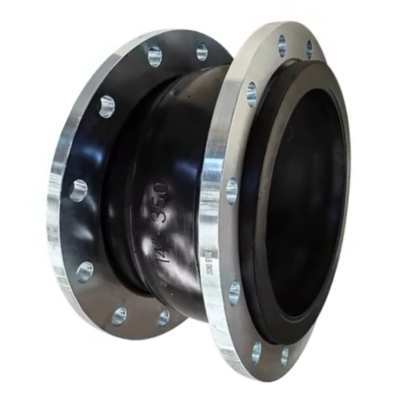

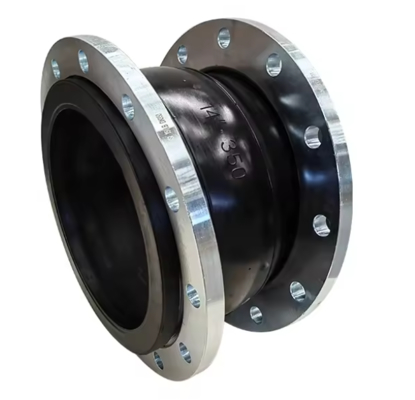

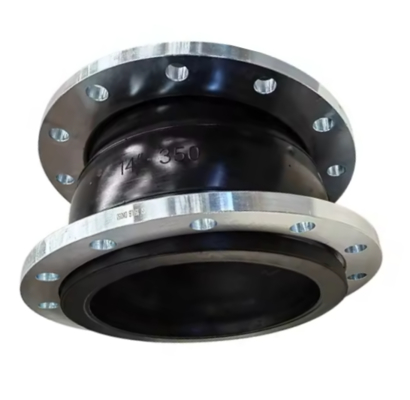

Dn350 Ansi Flansch Typ Edelstahl Flexible Einkugel Gummi Expansionsgelenk
Beschreibung des Produkts:
Diese ein Kugel-Erweiterungsgelenk ist entworfen, um Vibrationen zu absorbieren, Lärm zu reduzieren und die thermische Bewegung in Rohrleitungen zu kompensieren.
Mit einem Nenndurchmesser von DN350 (14-Zoll) verfügt es über einen Sphären-EPDM/NBR-Gummi-Körper für eine hervorragende Flexibilität und Korrosionsbeständigkeit, insbesondere in Wasser-, Chemie-,oder industrielle AnwendungenDie Flansche sind aus Edelstahl (SS304/316) hergestellt und bieten eine überlegene Festigkeit und Langlebigkeit.
Hauptmerkmale:
Größe: DN350 (14 ¢)
Anschluss: ANSI 150# Edelstahlflanzen
Körper: hochwertiges EPDM/NBR-Kautschuk (anpassen)
Material der Flansche: SS304 / SS316
Konstruktion: Einheitliche Kugel für maximale Flexibilität
Arbeitsdruck: PN10 / PN16 / ANSI Klasse 150
Temperaturbereich: -20°C bis +120°C (je nach Gummimaterial)
Anwendungen: HVAC-Systeme, Wasseraufbereitung, chemische Verarbeitung, Kraftwerke, Schifffahrt und Öl- und Gasindustrie
| Größen der Hauptverbindung | |||||||
| Nominaler Durchmesser |
Länge (mm) |
Achsverschiebung | Horizontale Bewegung (mm) |
Abbiegungswinkel | Spezielle Länge (mm) |
||
| mm | Zoll | Komprimierung (mm) |
Erweiterung (mm) |
||||
| 32 | Ein Viertel | 95 | 9 | 6 | 9 | 15° | 130/150/200 |
| 40 | 1 1/2 | 95 | 10 | 6 | 9 | 15° | 130/150/200 |
| 50 | 2 | 105 | 10 | 7 | 10 | 15° | 130/150/200 |
| 65 | Zwei und eine Hälfte | 115 | 13 | 7 | 11 | 15° | 130/150/200 |
| 80 | 3 | 135 | 15 | 8 | 12 | 15° | 130/150/200 |
| 100 | 4 | 150 | 19 | 10 | 13 | 15° | 130/200 |
| 125 | 5 | 165 | 19 | 12 | 13 | 15° | 130/150/200 |
| 150 | 6 | 180 | 20 | 12 | 14 | 15° | 130/150/200 |
| 200 | 8 | 210 | 25 | 16 | 22 | 15° | 130/150/200 |
| 250 | 10 | 230 | 25 | 16 | 22 | 15° | 130/150/200 |
| 300 | 12 | 245 | 25 | 16 | 22 | 15° | 130/150/200 |
| 350 | 14 | 255 | 25 | 16 | 22 | 15° | 130/150/200 |
| 400 | 16 | 255 | 25 | 16 | 22 | 15° | 130/150/200 |
| 450 | 18 | 255 | 25 | 16 | 22 | 15° | 200 |
| 500 | 20 | 255 | 25 | 16 | 22 | 15° | 200 |
| 600 | 24 | 260 | 25 | 16 | 22 | 15° | 300 |
| 700 | 28 | 260 | 25 | 16 | 22 | 15° | 300 |
| 800 | 32 | 260 | 25 | 16 | 22 | 15° | 300 |
| 900 | 36 | 260 | 25 | 16 | 22 | 15° | 300 |
| 1000 | 40 | 260 | 26 | 18 | 24 | 15° | 300 |
| 1200 | 48 | 260 | 26 | 18 | 24 | 15° | 300 |
Die Größen sind von DN15 bis DN4000 erhältlich.
Vorteile:
1.Kompensiert axiale, seitliche und winkelförmige Bewegungen
2.Reduziert Lärm und Vibrationen in Rohrleitungen
3.Widerstandsfähig gegen Korrosion und Alterung
4Einfache Installation mit Standard-ANSI-Flanzenkompatibilität
Wichtige Überlegungen:
Steuerstäbe: Für Anwendungen, bei denen eine übermäßige Bewegung oder Druckantrieb die Ausdehnungsgelenke oder die angrenzende Ausrüstung beschädigen könnte, werden häufig Steuerstäbe (Bindestangen) empfohlen oder erforderlich.Diese Stäbe beschränken die maximale Ausdehnung des Gelenks.
Druck- und Temperaturwerte: Stellen Sie sicher, dass die Druck- und Temperaturwerte der Expansionsverbindung für die spezifische Anwendung geeignet sind.
Bewegungsfähigkeit: Verstehen Sie die maximal zulässigen axialen, seitlichen und winkelförmigen Bewegungen, die das Gelenk aufnehmen kann, und stellen Sie sicher, dass diese den Anforderungen des Systems entsprechen.Es ist zu beachten, daß typische Einkugelverbindungen für nicht gleichzeitige Bewegungen ausgelegt sind..d.h. nicht alle Bewegungen gleichzeitig bei ihrem Maximum).
Einrichtung: Eine ordnungsgemäße Montage ist entscheidend für die Langlebigkeit und Leistungsfähigkeit der Ausdehnungsgelenke.
